「Hologram 240- Sharing holograms」の解説(Chapter3まで)

少し空いてしまいましたが、次は240の内容を整理しました。これまでの内容はこちらです。

Holographic Academyの解説「Hologram 101」 - Cross Technology

Holographic Academyの解説「Hologram 210 - Gaze」 - Cross Technology

Holographic Academyの解説「Hologram 211 - Gesture」 - Cross Technology

Holographic Academyの解説「Hologram 230- Spatial Mapping」 - Cross Technology


今回は、HoloLensの最大の特徴とも言える、Sharingについて解説します。Sharingとは、下記のようにHoloLensで見た情報を別のHoloLensでも共有する仕組みのことです。

Sharingの動作確認を行うにあたり、HoloLens Meetup Vol2で発表されたグラニの鈴木さん(@xin9le)にご協力をいただきました。ありがとうございます。


[補足]

全チャプターを解説する予定でしたが、現状のSharingは成功率が著しく低いため、今回は断念しました。いずれHoloToolkitそのものが改善されるか、自分でオリジナルの仕組みを作るか、までは残りのチャプター解説は保留とします。ご了承ください。

0 準備

これまで通り、Windows 10のPCとHoloLensが必要です。また、Windows 10 PCの中には、Visual Studio Update3とUnity5.5以上がインストールされていることが必要です。私の場合は、下記の環境で動作確認しました。

  • Windows10 Pro on Parallel Desktop 12.1.3 (MacはOSX 10.12.3) / Windows 10 Pro
  • Visual Studio Update3
  • Unity5.5.1f1

まずは、「Holograms 240」を開き、プロジェクトをダウンロードします。

適当な場所に置いて解凍したらUnityで開き、SharedHologramsという名前をつけます。

1 Chapter 1 - Holo World

ここではSharingの機能は使いません。これまでと同様にサンプルプロジェクトから指示されたPrefabを使って、HoloLens実機にdeployするところまでを解説しています。

特に新しいことはないので解説は省略します。アプリを起動すると、何やら音楽が聴こえます。これはHoloLensの初期位置(0,0,0)にEnergy Hubがあるためです。

ちょっと動いてみると、このようにEnergy HubのCGが見えます。

HoloLensでみたEnergy HubのCG

2 Chapter 2 - Interaction

ここでもSharingの機能は使いません。Chapter1と同様に手順に沿って進めるだけなので、解説は省略します。GazeManagerを追加しているので、Energy Hubが自分の視線方向の動きに合わせて動きます。また、Gesture Managerを追加しているので、AirTapするとEnergy Hubが展開し、あとは Chapter1と同じことになります。


3 Chapter 3 - Shared Coordinates

Chapter3から初めてSharingの話が出てきます。Sharingとは、HoloLensとは別のPCをサーバとして立てて、このサーバが各HoloLensの持つ空間座標情報を管理することです。

ここでは、Energy Hubオブジェクト(Hologralm230でも出てきた)を複数のHoloLens越しに見る、というSharingの最もシンプルな例を体験できます。

まず、Hologram Collectionに指示に従ってスクリプトを追加、修正します。次に、Sharing PrefabをHierarchy Viewにドラッグします。

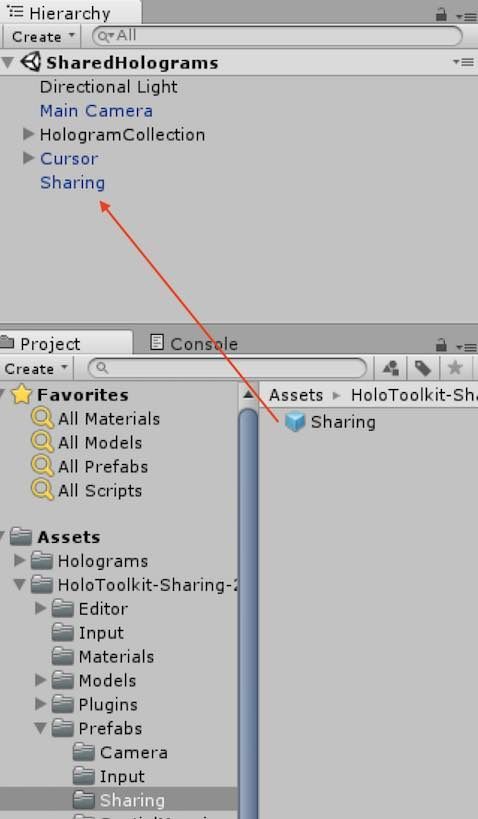

Sharing PrefabをHierarchy Viewにドラッグする手順

続いて、Sharing のInspectorにサーバのIPアドレス、使用するポート番号を入力します。テストするだけならば、現在Unityを動かしているPCのIPアドレスです。ポート番号は20602を指定します。

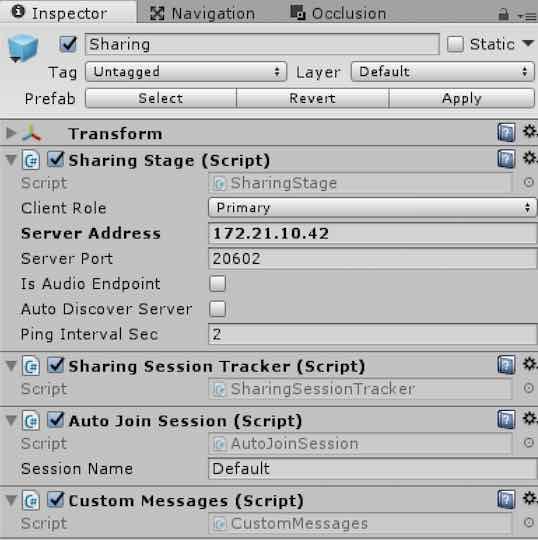

Sharing StageコンポーネントでのIPアドレス入力画面

UnityのメニューからSharingのサービスを起動します。

Unityのメニュー画面からSharingサービスを起動するボタン

起動すると、このようにコマンドプロンプトが出ます。

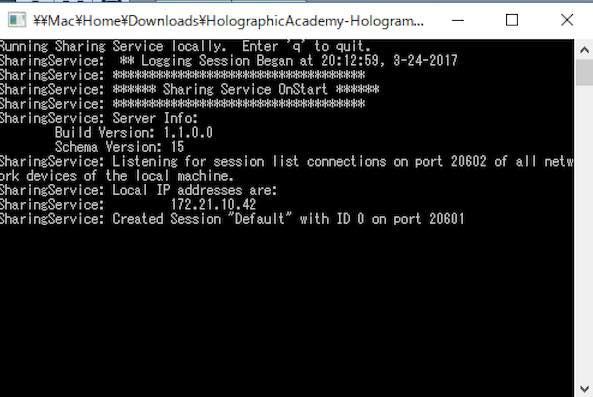

Sharingサービス起動時のコマンドプロンプト

これでSharing Serviceの準備は完了です。次はHoloLens用のアプリをビルドしてデプロイします。HoloLens側でアプリを起動すると、Chapter2と同じように自分の視点に合わせてEnergyHubが動きます。

このとき、HoloLens側ではAnchorの登録処理が行われており1分前後かかります。終わるまではAirTapが効きません。本来ならば1分程度でAirTapが効いてEnergyHubを好きな位置に配置できます。この状態で2台目のHoloLensで同じアプリを実行すると、30-60秒程度で同じ位置のEnergyHubを見ることができます。

しかし、私の環境で20回以上試しましたがいずれもAnchor登録が完了せず、EnergyHubの固定ができませんでした。

部屋の空間モデルを取りやすいように、ゆっくりと部屋を歩いてみたり、5分程度待ってみたこともあったのですが、一度も成功しませんでした。

冒頭で紹介させていただいたグラニの鈴木さんとも話をしましたが、鈴木さんも同様の成功率の低さで詰まり、結果的にオリジナルのSharingの仕組みを作ることに至ったそうです。

詳細は下記のスライド、およびブログをご確認ください。

■スライド
Technical documentation, API, and code examples | Microsoft Docs

■ブログ
Sharing Deep Dive - HoloLens で最もクールな機能の勘所を掴む - xin9le.net

4 Tips

4-1. Sharingサービスを起動すると、アドレスが複数表示される

Serviceを起動したPCが複数のIPアドレスを持っている場合に発生します。コントロールパネルで見るとこうなっています。

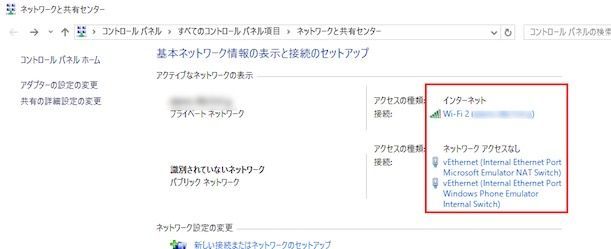

複数のIPアドレスを持っているときのWindows10のコントロールパネル画面

この状態でSharingサービスを起動すると、こうなります。

複数のIPアドレスを持っているときのSharingサービス起動画面

動作確認を行った2017年3月時点では、複数のIPアドレスが表示された場合、一番上のアドレスで接続しないとHoloLensが接続できませんでした。

上記の例では、172.16.80.1と同一セグメントのネットワークにHoloLensが接続されている必要があります。

この順番をずらす方法はわかりませんでした。別のネットワークでHoloLensと共有したい場合、上記の例だと192.168.0.4と同期したい場合は、172.16.80.1のネットワークを無効化する必要があります。手順は下記の通りです。

(1) Windows10でネットワークアイコンを右クリックして、ネットワークと共有センターを開く。

(2)「アダプターの設定の変更」を選択する。

(3) 右クリックでプロパティを選び、「無効にする」を選択する。

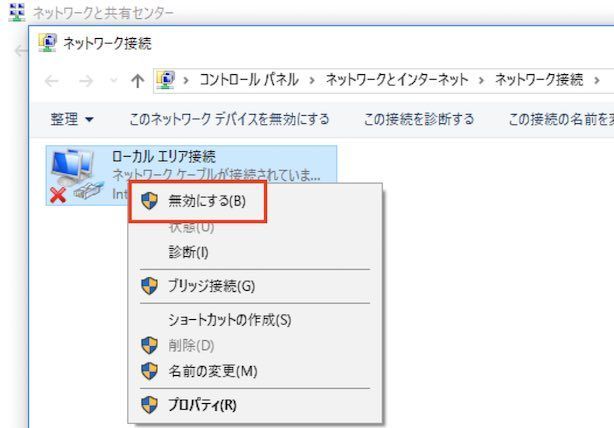

Windows10のネットワークアダプタを無効にする設定

Hyper-Vが仮想IPアドレスを持つため、HoloLensエミュレータの環境構築をしたPCでは必ず発生します。

4-2. Sharingを実行してもHoloLensのjoinが確認できない

HoloLensがSharingServiceに接続する(joinする)と、このようにログが表示されます。

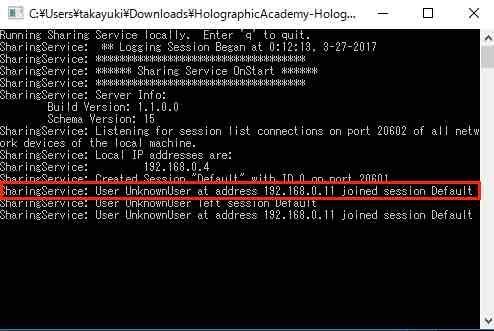

HoloLensがSharingServiceに接続できたときのログ

ただし、ネットワークが繋がっていないか、ファイアーウォールでブロックされているとログは表示されません。

ファイアーウォールが原因の場合、無効化すれば当然解決しますが、セキュリティ的にはあまりよくないので、Sharingのサービスを許可する設定を追加します。

まず、コントロールパネルからファイアーウォールの設定画面を開き、詳細設定をクリックします。

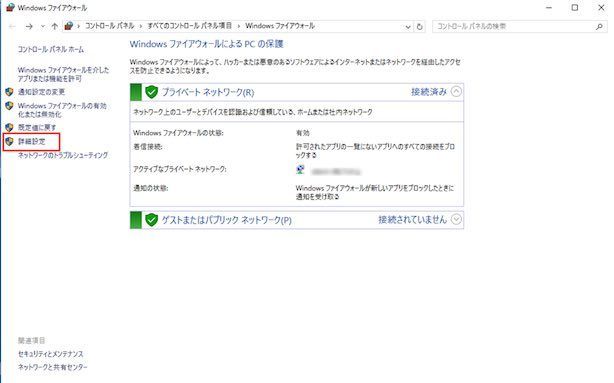

Windows10のコントロールパネルのファイアーウォール設定画面

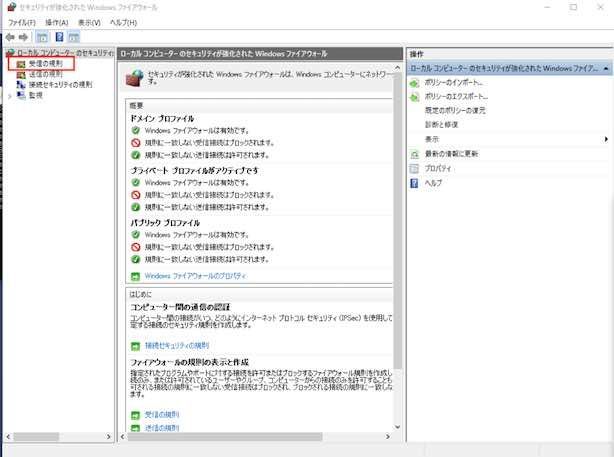

Windows10のファイアーウォールの詳細設定画面
受信の規制をクリックすると、許可しているサービスとしていないサービスが表示されます。ここで、SharingService.exeを右クリックしてプロパティを表示させます。

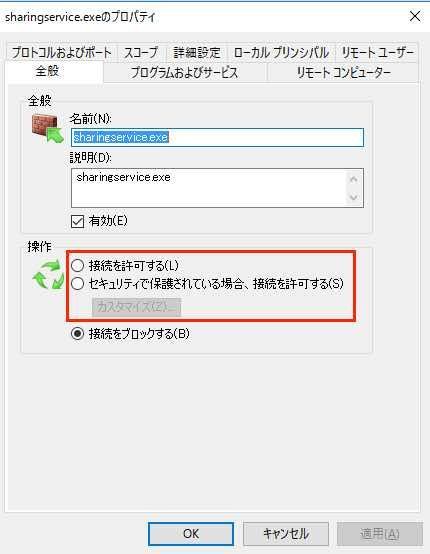

Windows10のファイアーウォールのプロパティ
「接続をブロックする」になっているので、それ以外の設定に変更します。

5終わりに

同一の世界座標を共有し、Inside-Out Trackingだけで複数人で同一CGを共有するSharingは、現時点では再現が簡単ではありませんでした。

引き続き処理の流れを追って整理する予定でしたが、4/4時点でHolographic Academyのページにアクセスしたら、中身がなくなっていました。Sharing解説の続きは、新しいAcademyが出てきてから再開にしたいと思います。

(2017/4/4追記) AcademyのURLが変更されていましたので、後日もう少し処理を追ってみたいと思います。
